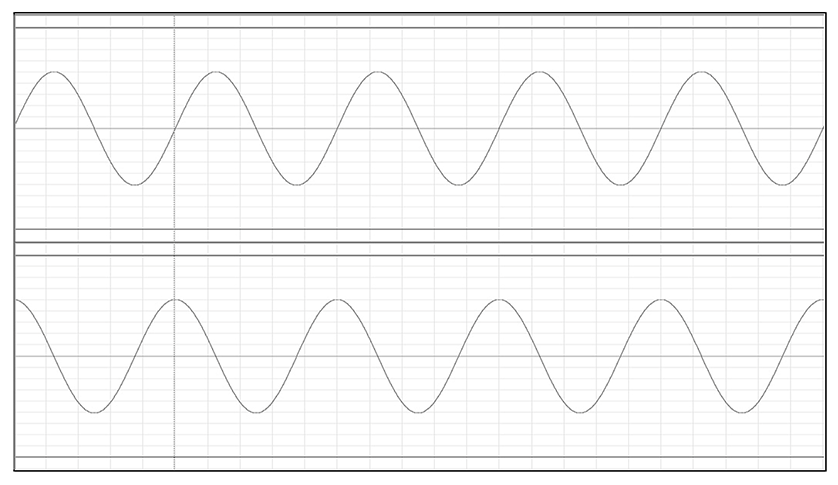

Phase ist ein zentrales Konzept in der Audiotechnik, das sich auf die zeitliche Verschiebung oder den relativen zeitlichen Abstand zwischen zwei oder mehr Signalen bezieht. Sie beschreibt die Position einer Schwingung innerhalb eienes Zyklus, gemessen in Grad (°) von 0° bis 360°. Zwei Signale mit identischer Frequenz, die jedoch zeitlich gegeneinander verschoben sind, gelten als phasenverschoben.
Grundlagen
Bedeutung in der Audiotechnik
Phasenbeziehungen sind entscheidend für:
- Lautsprecheranordnung und -ausrichtung (z. B. in Line-Arrays),
- Mikrofonierung (z. B. bei mehrspurigen Aufnahmen),
- Signalbearbeitung (z. B. EQs, Delay-Effekte, Phasenkorrekturfilter),
- Systemdesign und Tuning in Beschallungsanlagen.
Ein fehlerhafter Umgang mit Phasenlagen kann zu einer schlechten Klangqualität, mangelnder Sprachverständlichkeit und einer instabilen Klangabbildung führen.
Historischer Kontext
Während die Phasenproblematik bereits im frühen 20. Jahrhundert in akustischen und elektroakustischen Anwendungen erkannt wurde, wurde sie lange Zeit vernachlässigt zugunsten einfach messbarer Parameter wie Frequenzgang und Schalldruckpegel. Erst mit der Verfügbarkeit von FFT-Analyse (Fast Fourier Transform) und speziell durch die systematische Arbeit von Fachleuten wie Bob McCarthy rückte Phase zunehmend in den Mittelpunkt moderner Beschallungstechnik.

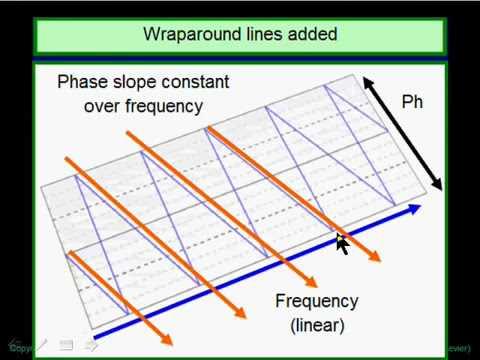

Video zur Verdeutlichung
Bob McCarthy und die Phase
Bob McCarthy, ein führender Experte im Bereich Sound System Design und langjähriger Chefentwickler bei Meyer Sound, hat das Verständnis von Phase im praktischen Kontext revolutioniert. In seinem Buch "Sound Systems: Design and Optimization" behandelt er Phase nicht nur als technische Kenngröße, sondern als zentrales Gestaltungselement für kohärente Beschallung.
Seine wichtigsten Beiträge umfassen:
- Die Einführung des "Phase-Compatibility"-Konzepts im Lautsprecherdesign
- Die Anwendung der Phasenanalyse mit FFT-basierten Tools wie SIM (Source Independent Measurement)
- Die Entwicklung von Designmethoden für Arrays, die phasenkohärentes Summieren ermöglichen
- Die systematische Trennung von Phase und Amplitude als unabhängige, aber kooperierende Gestaltungsdimensionen
McCarthy betont, dass „alles, was mit Addition zu tun hat, auch mit Phase zu tun hat“, und macht deutlich, dass ein gut abgestimmtes System nicht nur in Pegel und Frequenzgang, sondern vor allem in Phasenintegrität bestehen muss.
Fazit
Phase ist ein essenzieller Parameter in der Audiotechnik, dessen korrekte Berücksichtigung über die Klangqualität und Kohärenz eines Systems entscheidet. Durch die Arbeit von Pionieren wie Bob McCarthy wurde das Verständnis und die Praxis im Umgang mit Phasenbeziehungen maßgeblich erweitert und präzisiert. Heute ist Phase aus dem modernen Systemdesign nicht mehr wegzudenken.
Sources and references
- McCarthy, Bob.
Sound Systems: Design and Optimization – Modern Techniques for Sound System Design and Alignment.
3rd Edition, Routledge (Focal Press), 2016.
ISBN: 978-1-138-93195-0
→ Standardwerk zur praktischen Audioplanung; umfassende Analyse von Phase, Interferenz, Delay, Array-Optimierung und Messmethoden (SIM, FFT, etc.).
- McCarthy, Bob.
„Phase vs. Amplitude – What You See Is Not What You Get.“
In: Live Sound International Magazine, November 2009.
→ Artikel über die Missverständnisse bei der visuellen Auswertung von Phase vs. Frequenzgang.
- McCarthy, Bob.
„Measurement, Alignment, and Optimization of Sound Systems.“
In: AES Convention Paper 9179, Presented at the 135th Convention of the Audio Engineering Society, New York, 2013.
→ Fachbeitrag zur praktischen Systemoptimierung mit Fokus auf phasenlineares Verhalten.
- Ballou, Glen (Hrsg.).
Handbook for Sound Engineers.
5th Edition, Routledge (Focal Press), 2015.
ISBN: 978-0-415-83710-3
→ Enthält ein Kapitel zur Phasentheorie, inklusive Kammfiltereffekte und Gruppenlaufzeit.
- Holmes, Thom.
Electronic and Experimental Music: Technology, Music, and Culture.
5th Edition, Routledge, 2020.
ISBN: 978-1138490689
→ Historischer Kontext zur Phasenanwendung in elektroakustischer Musikproduktion.
- Kuttruff, Heinrich.
Raumakustik.
5. Auflage, S. Hirzel Verlag, 2004.
ISBN: 978-3-7776-1286-6
→ Grundlagenwerk zur Wellenakustik, Reflexion und Phasenverschiebung in Räumen.
