AES3

AES3 es un tipo de transmisión de señales digitales. AES3 usa codificación bi-fásica. La señal es transmitida en bloques. Estos bloques se mandan codificados en un cable. En el otro extremo del cable hay un recibidor que retraduce la señal y recibe la información transmitida.

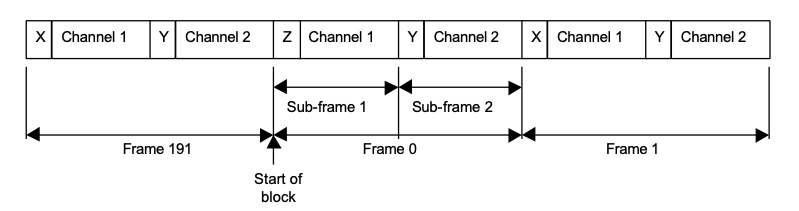

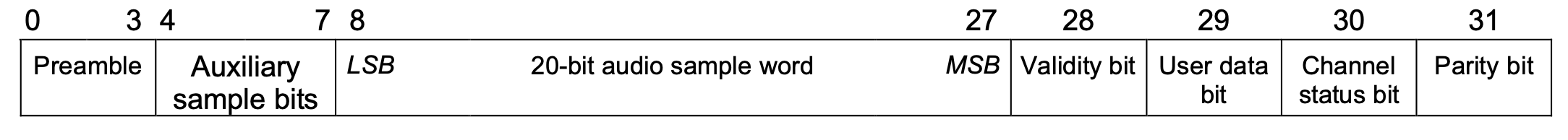

Como ya fue mencionado, la señal AES3 es transmitida en varios bloques. Un bloque consiste de 192 cuadros. Un cuadro está hecho de 2 subcuadros. Un sub cuadro es una muestra que consiste de 32 bits, de los cuales los bits 0-3 son los llamados preámbulos. Los bits 4-7 son los bits auxiliares y los últimos cuatro bits, 28-31, son los bits VUCP. Los bits restantes 8-27 son utilizados para el archivo de audio.

El preámbulo no consiste de bits, no puede ser descrito con 0s y 1s, por lo cual la codificación bi-fásica no puede ser aplicada. El preámbulo sólo tiene una duración de cuatro bits, pero sólo especifica un valor. Es importante tomar esto en cuenta, ya que muchas ilustraciones pueden causar confusión. El valor del preámbulo al inicio de cada subcuadro describe en qué canal de audio (X,Y) se está. X y Y describen los canales de audio derecho e izquierdo, los cuáles están definidos al inicio de cada subcuadro en el preámbulo. Por lo tanto, un cuadro consiste de un subcuadro en el canal derecho y un subcuadro en el canal izquierdo. Después de cada 192avo cuadro, el preámbulo tiene el valor Z que indica el inicio de un nuevo bloque. Debido a que AES3 transmite dos canales, se pueden seleccionar opciones X,Y y Z (X = canal 1; Y = canal 2; Z = inicio de un nuevo bloque). Para otros tipos de transmisión, hay diferentes números de opciones.

Los bits auxiliares son usualmente usados simplemente como parte de los archivos de audio. Con una resolución de 24 bits, los bits auxiliares son necesarios para tener bits suficientes para los archivos de audio, de otra forma sólo 20 bits de audio estarían disponibles.

Los bits VUCP son cuatro bits diferentes, que consisten en la validez del bit, el bit del usuario, el bit del estado del canal y el bit de paridad. El bit de validez es el cuarto bit de un subcuadro. Este bit puede ser 1 o 0 e indica si la data contiene una muestra de audio válida: el Sender establece 0 (válido) o 1 (no válido). De esta forma se confirma si la transmisión es realmente una señal de audio.

El bit del usuario es el tercer bit de un subcuadro. Este bit tiene espacio para la información del usuario y está completamente disponible. El fabricante o el usuario pueden decidir qué hacer con este bit o qué debe pasar con él. Por ejemplo, el bit del usuario puede ser usado para controlar lamparas adicionales con el mismo cable: 0 = apagado; 1 = encendido. Sólo se pueden hacer cosas muy limitadas por que sólo se tiene la opción entre dos valores.

El bit del estado del canal es el penúltimo bit de un subcuadro. Todos los 192 C-bits de un bloque son vistos aquí en orden para poder transferir más información que sólo en un bit. Esta es la razón por la cual la señal AES3 está dividida en bloques. Se determina qué es lo que describen cada bit-C de cada cuadro. Por ejemplo, el tercer cuadro indica si hay protección de copia. Los cuadros 25-28 definen el sampling rate. Pares de los 192 bits son específicos del usuario. La ventaja de recolectar información de un bloque completo es que mucha más información puede ser transmitida porque tienes 192 bits en lugar de uno.

El último bit, el bit de paridad, es usado como un control para detectar errores que puedan ocurrir y, en caso de un error, saltarse el cuadro para evitar errores subsecuentes. El bit de paridad es siempre el último bit de un subcuadro y puede ser ya sea 0 o 1. El valor del bit depende de los valores de los bits después del preámbulo. Siempre se selecciona de tal forma que estos 28 valores de un subcuadro tengan un número par de 0s y 1s.

El hecho de que AES3 es codificado de forma bi-fásica quiere decir que los errores pueden ser detectados rápidamente durante la transmisión. AES3 es también resistente a la inversión de polaridad, esto significa que no puede haber errores de voltaje DC, sin importar cómo sean conectados los cables. Una desventaja de AES3 es que no más de dos canales pueden transmitir simultáneamente.
